XD型空氣輸送斜槽
規格/型號
|
XD-125
|
XD-150
|
XD-170
|
XD-200
|
XD-250
|
XD-300
|
XD-350
|
XD-400
|
槽體寬度
|
125
|
150
|
170
|
200
|
250
|
300
|
350
|
|
布置傾角
|
5o～6o斜度(8.74%～10.51%)
|
|||||||
設計料層厚度
|
40
|
50
|
65
|
85
|
85
|
|
90
|
|
輸送能力(傾角50m3/h)
|
20
|
30
|
45
|
65
|
90
|
115
|
130
|
150
|
工作壓力(KPa)
|
3.5～5
|
|||||||
耗氣量m3/m透氣min
|
1.5～3
|
|||||||
槽形尺寸表
規格B
|
A1
|
D
|
H
|
H1
|
L1
|
125
|
215
|
376
|
220
|
60
|
2000
1500 2500 |
150
|
240
|
416
|
240
|
60
|
|
170
|
260
|
426
|
260
|
70
|
|
200
|
290
|
436
|
260
|
80
|
|
250
|
340
|
436
|
260
|
80
|
|
300
|
390
|
446
|
270
|
80
|
|
350
|
440
|
446
|
270
|
90
|
|
400
|
490
|
456
|
270
|
90
|
槽形尺寸圖

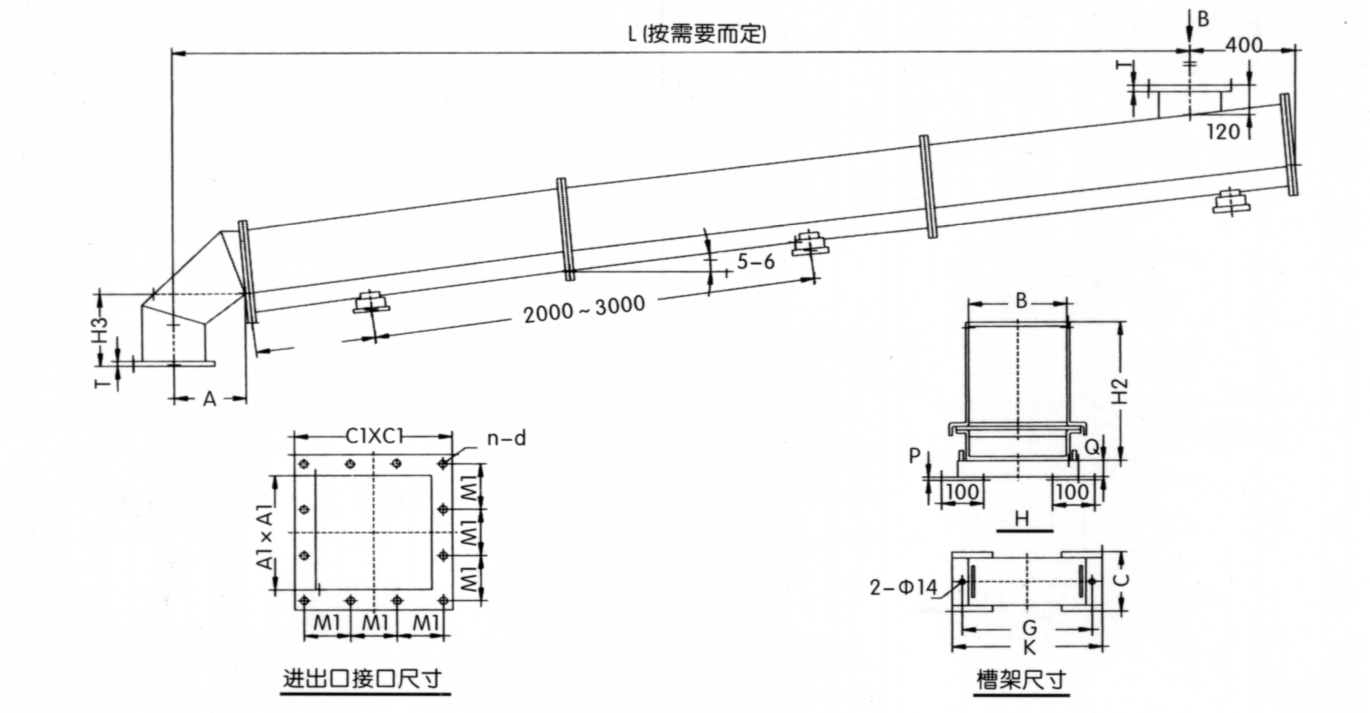

斜槽安裝尺寸圖
斜槽安裝尺寸
規格B
|
A
|
P | Q | G | K | A1 | T | C1 | N | D | M1 | H3 | H2 |
125
|
200
|
8 | 40 | 200 | 250 | 200 | 5 | 280 | 12 | 10 | 80 | 200 | 286 |
150
|
250
|
8 | 40 | 200 | 250 | 200 | 5 | 280 | 12 | 10 | 80 | 250 | 306 |
170
|
250
|
8 | 40 | 250 | 270 | 250 | 5 | 340 | 12 | 10 | 100 | 250 | 336 |
200
|
290
|
8 | 40 | 250 | 300 | 250 | 5 | 340 | 12 | 10 | 100 | 250 | 346 |
250
|
300
|
10 | 40 | 250 | 350 | 250 | 5 | 340 | 12 | 12 | 100 | 300 | 346 |
300
|
300
|
10 | 40 | 300 | 400 | 300 | 5 | 390 | 12 | 12 | 120 | 300 | 356 |
350
|
300
|
10 | 40 | 350 | 450 | 350 | 8 | 440 | 12 | 12 | 135 | 300 | 356 |
400
|
300
|
10 | 40 | 400 | 450 | 400 | 10 | 500 | 12 | 14 | 135 | 300 | 366 |

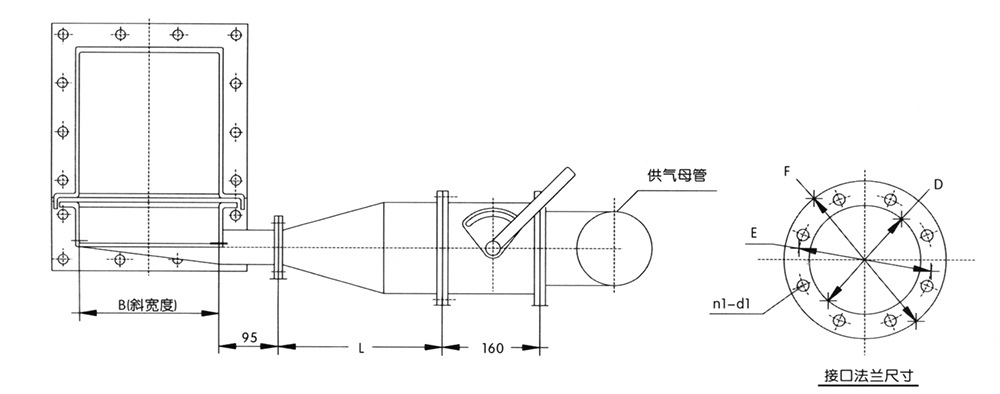

斜槽進風口聯接尺寸圖
進風口尺寸圖
規格B
|
D | E | F | F | N1-d1 |
125
|
φ125 | φ160 | φ180 | φ330 | 8-φ7 |
150
|
|||||
170
|
|||||
200
|
φ150 | φ160 | φ200 | φ280 | 8-φ7 |
250
|
|||||
300
|
|||||
350
|
|||||
400
|

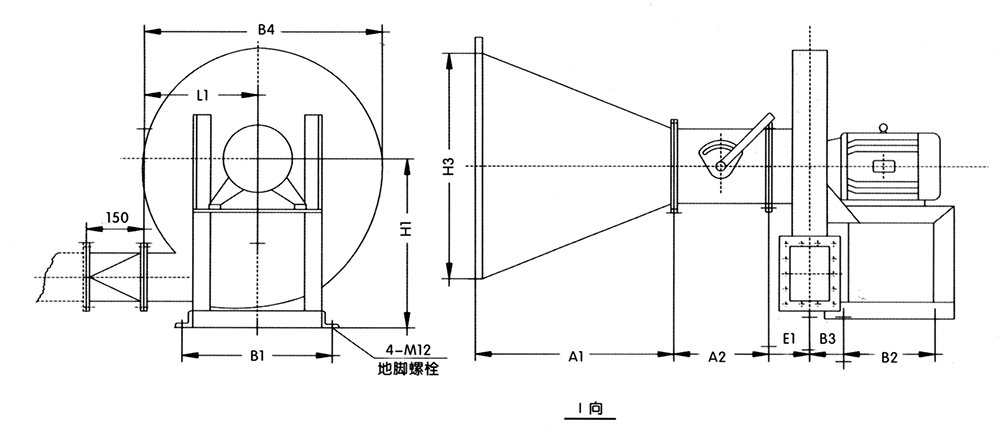

風機系統外形尺寸
風機規格
|
A1
|
A2 | B1 | B2 | B3 | B4 | D3 | E1 | H1 | L1 |
N0.A
|
450
|
200 | 350 | 200 | 85 | 587 | φ500 | 100 | 420 | 262 |
NO.4.5A
|
520
|
200 | 350 | 240 | 89 | 661 | φ600 | 110 | 450 | 295 |
風機系統外形尺寸圖
